Masina debitare tabla BUD-MASZ
Bunurile nu sunt proprietatea liciteaza.ro. Acestea sunt listate de către vânzători.Puteți lua legătură cu ei folosind butonul Ai o întrebare despre produs.

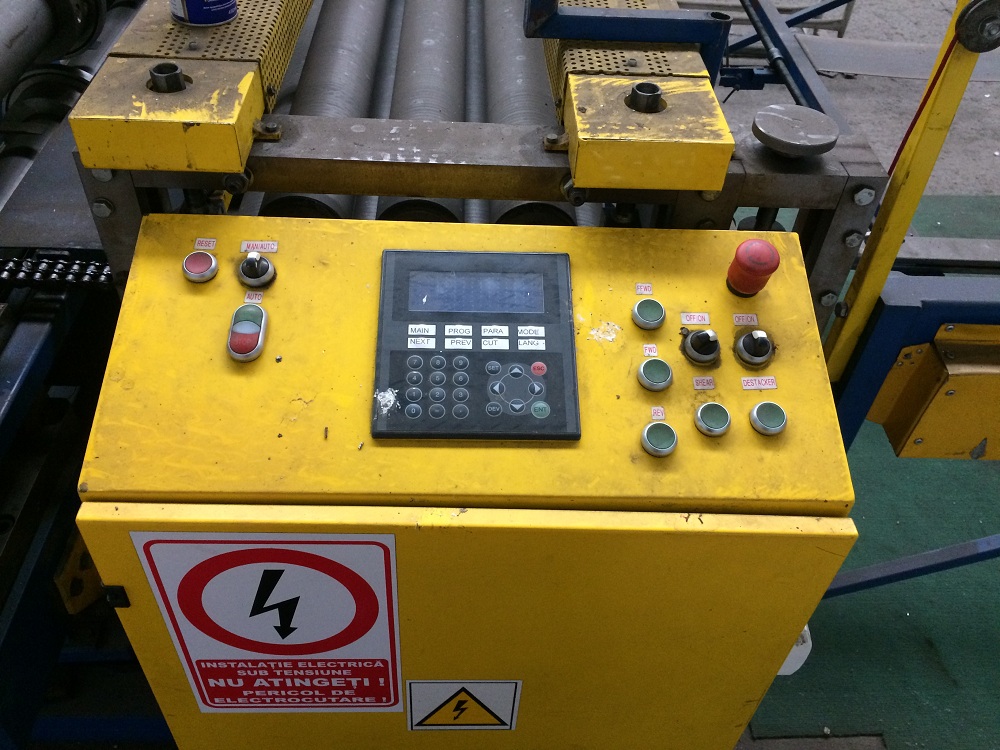

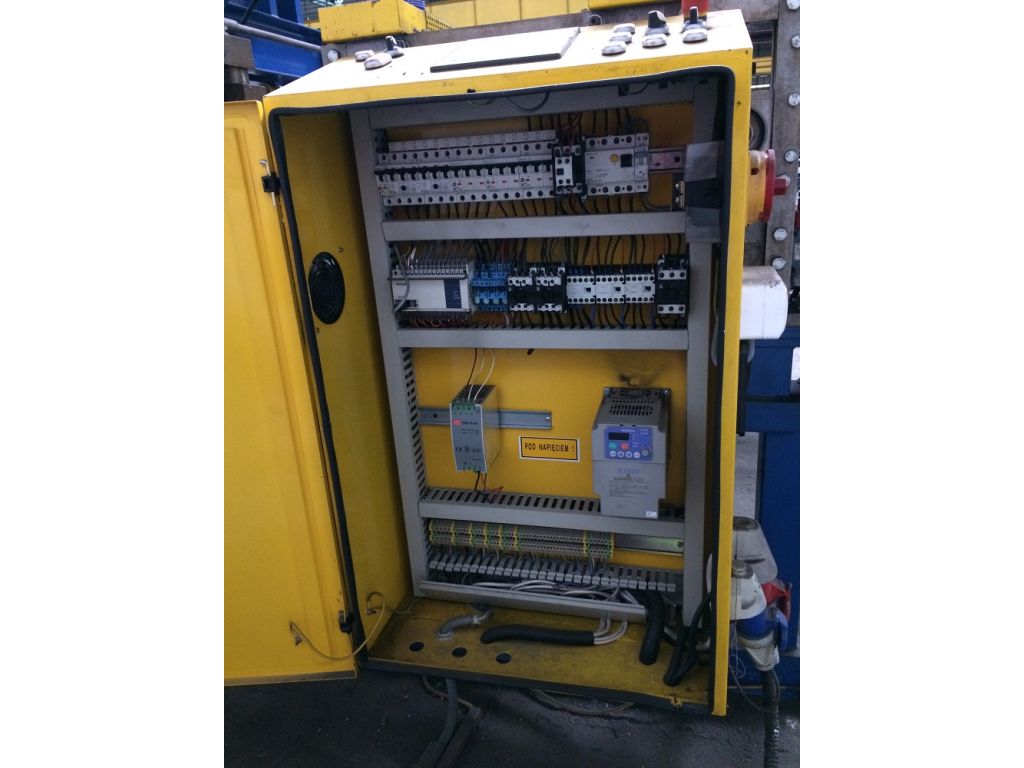

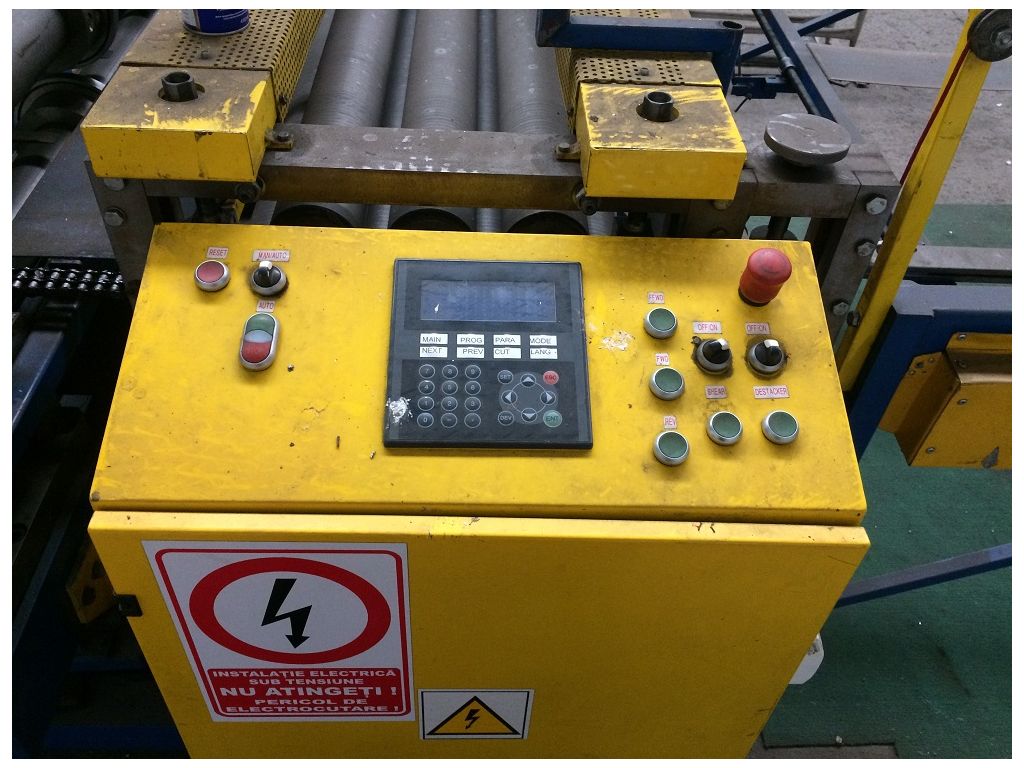

Sistemul de comanda electrica se afla in tabloul de comanda montat pe o parte a masinii.
Cu ajutorul acestui sistem se trimit manual comenzi catre toate functiile masinii, realizarea ciclului automat, se verifica starea masinii, semnalizarea in caz de AVARIE, realizarea comunicarii operator-masina.
Comenzile se transmit de la panoul de comenzi Mitsubishi seria FX IN, actionare motor principal, invertor Mitsubishi FRE 540, panou de operare E300. In functie de cerinte, masina se poate utiliza in modul de lucru automat sau manual.

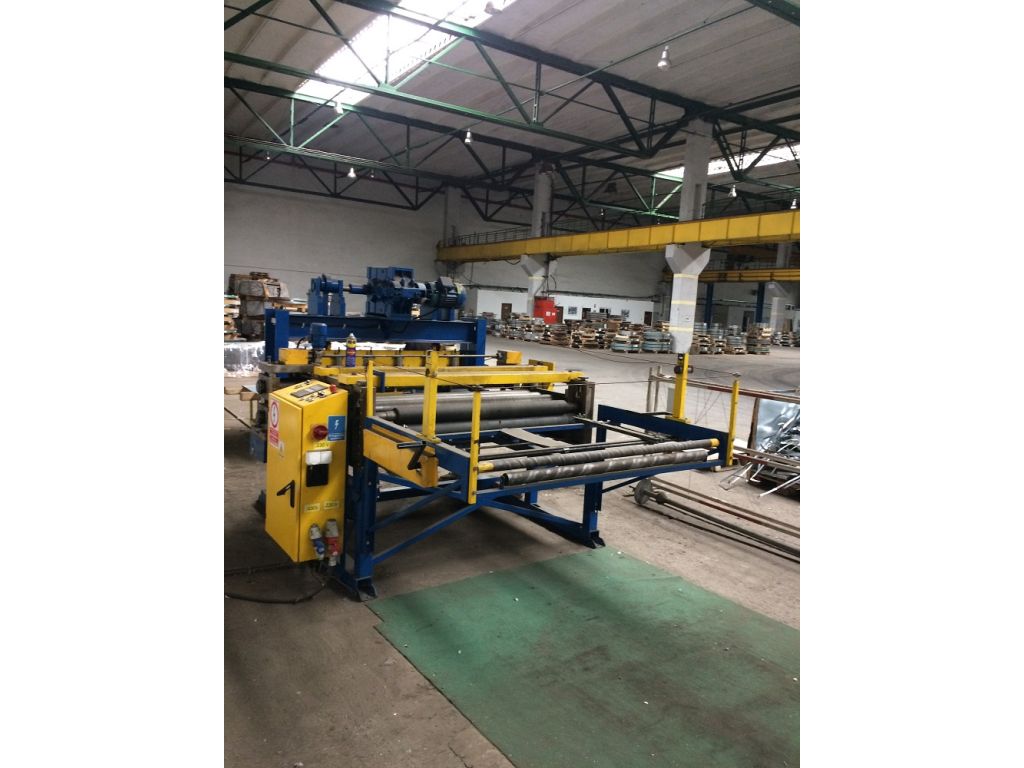

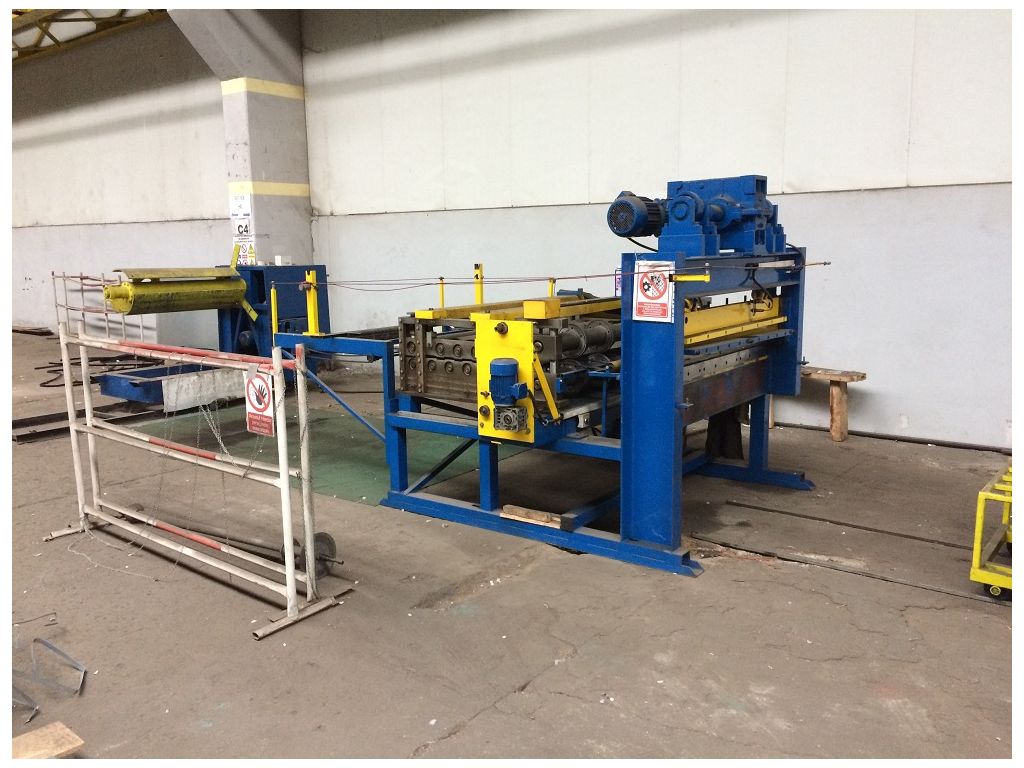

Masina este destinata debitarii transversale a tablei in foi acoperite cu piastru si plastisol.

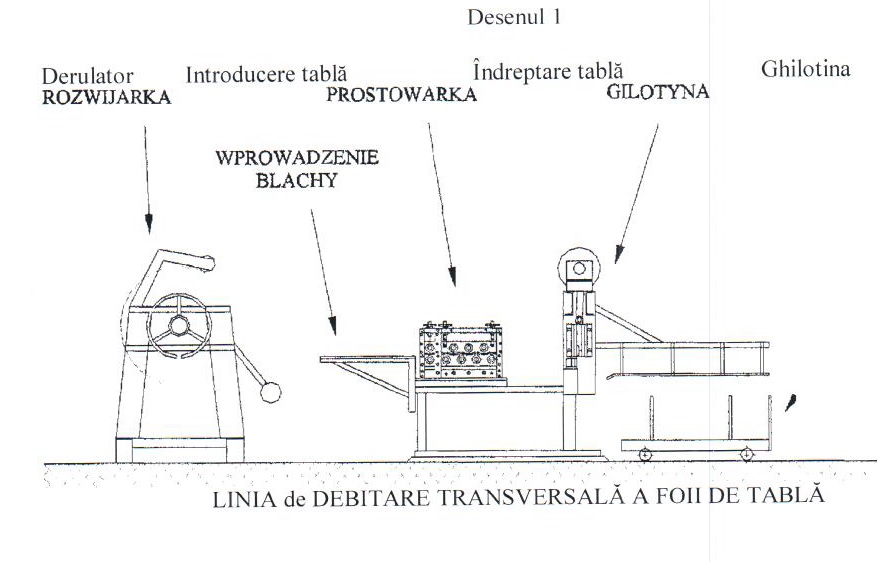

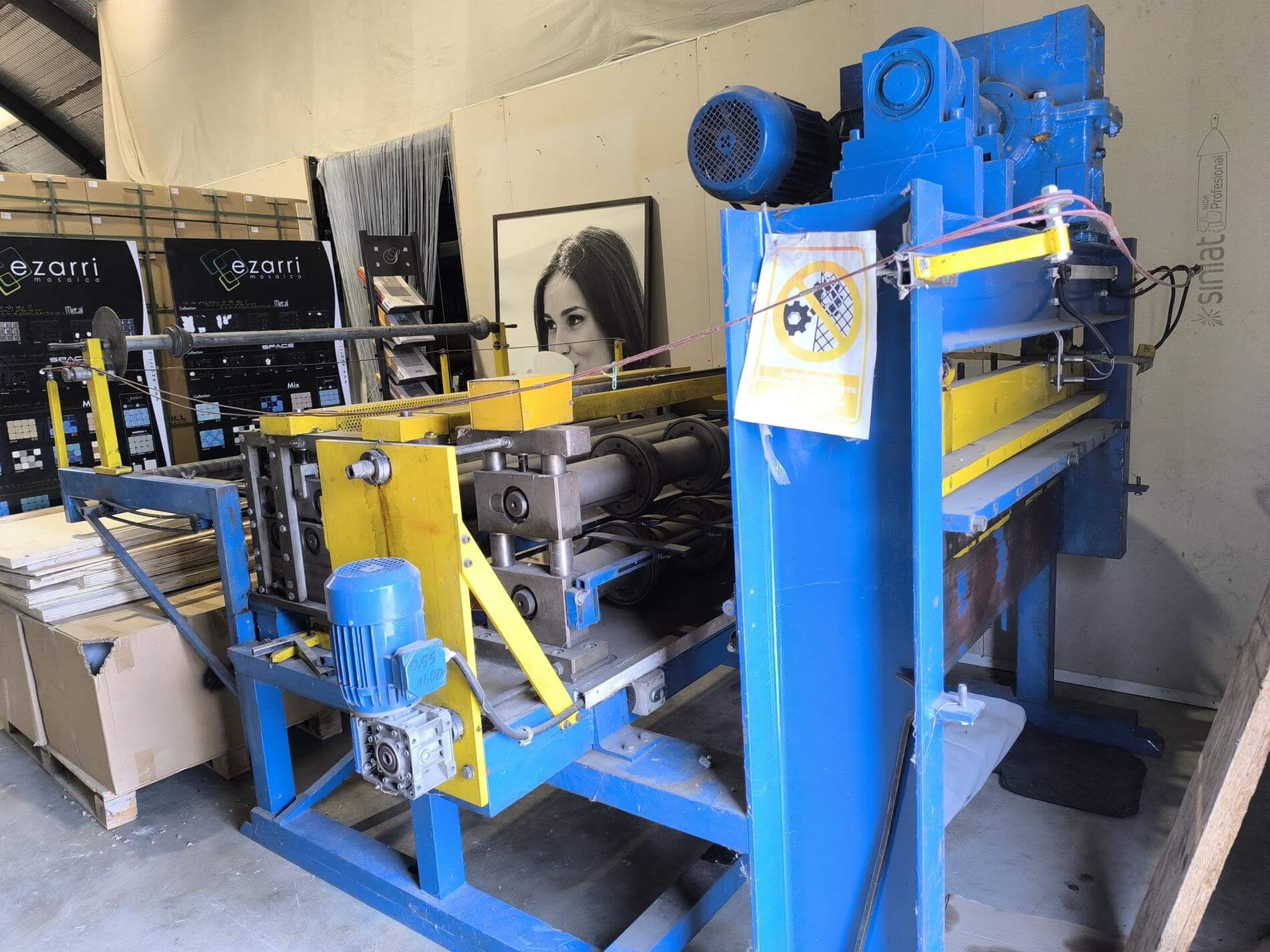

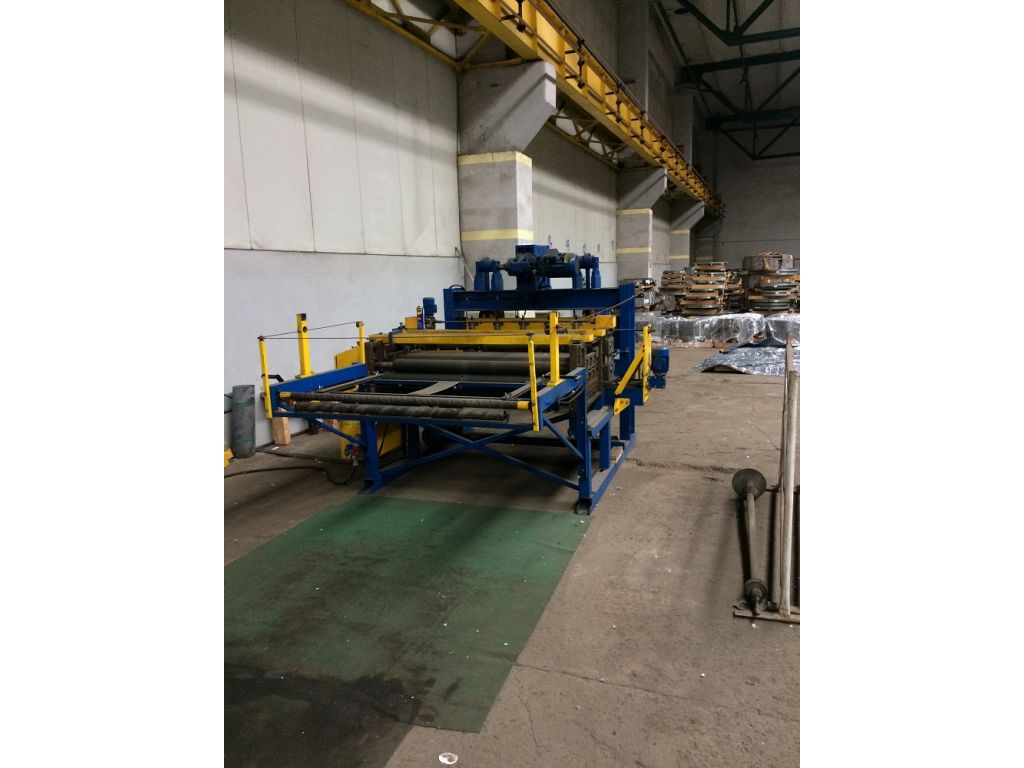

Masina este echipata cu un derulator ce serveste la desfasurarea tablei din rola, unitatea de indreptare, cutite circulare, ghilotina si colector.
Comenzile se trimit catre toata linia de la panoul de comanda, PLC fabricat de firma MITSUBISHI cu ecran E-300. Linia este actionata de un motor electric, a carui viteza poate fi reglata de la invertorul MITSUBISHI.

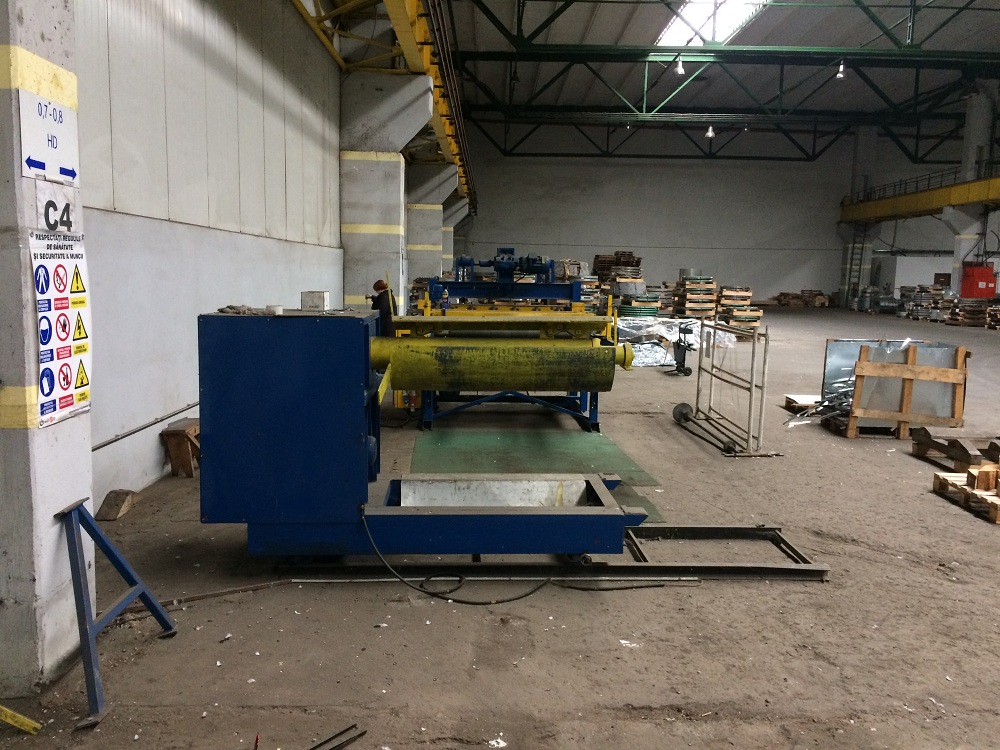

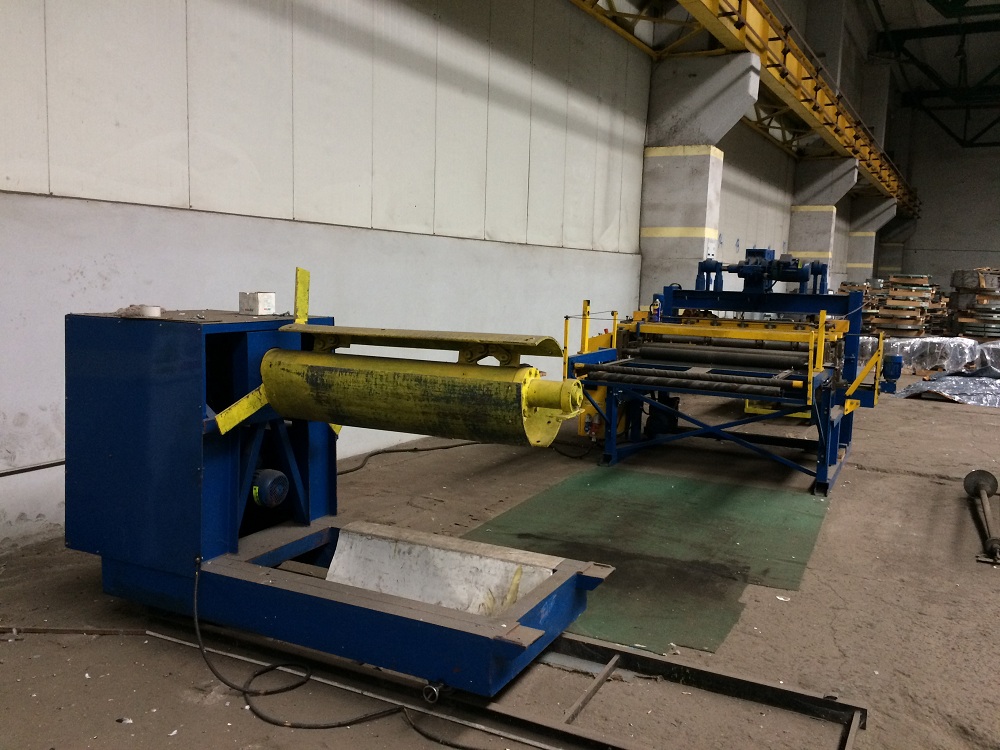

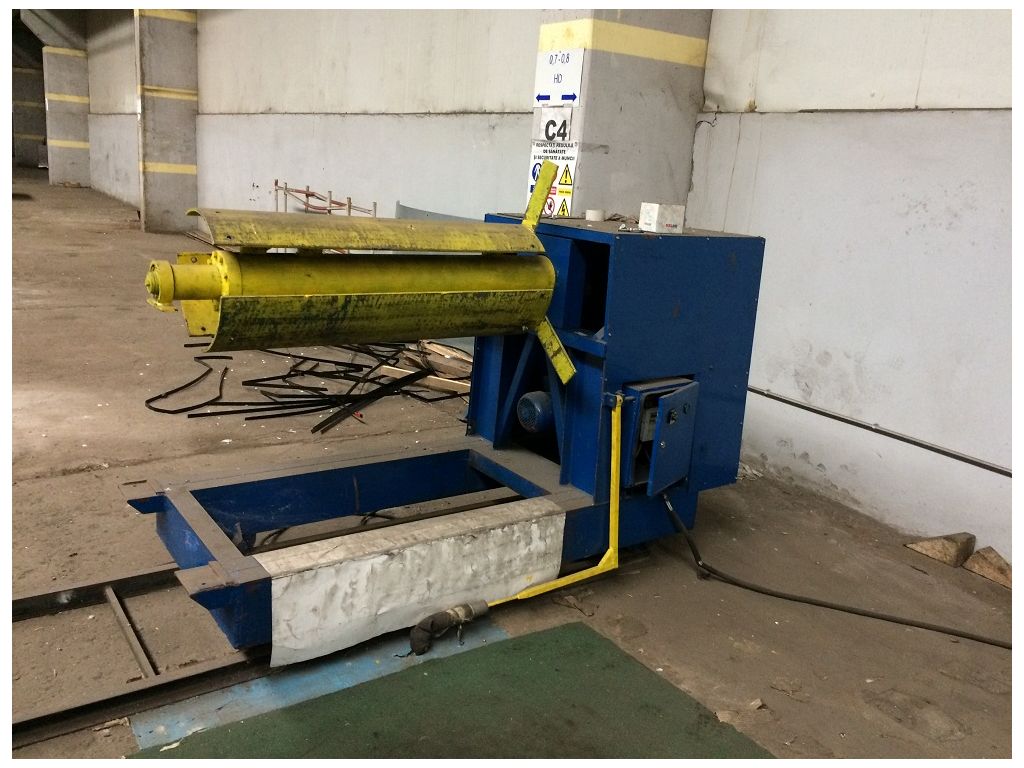

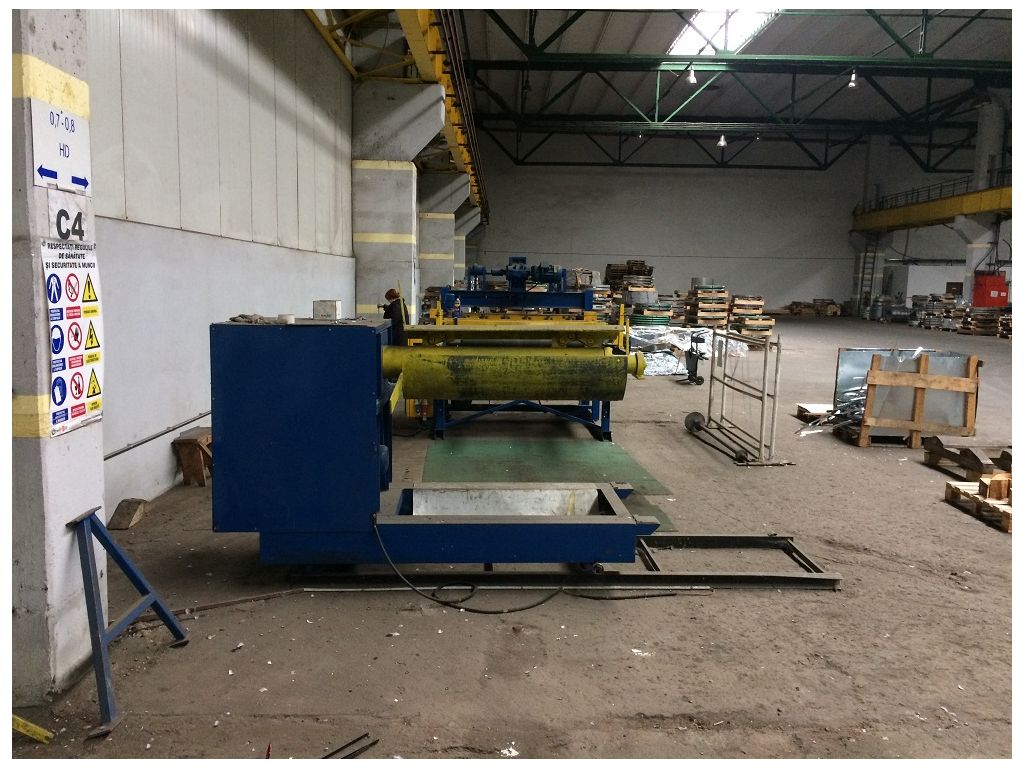

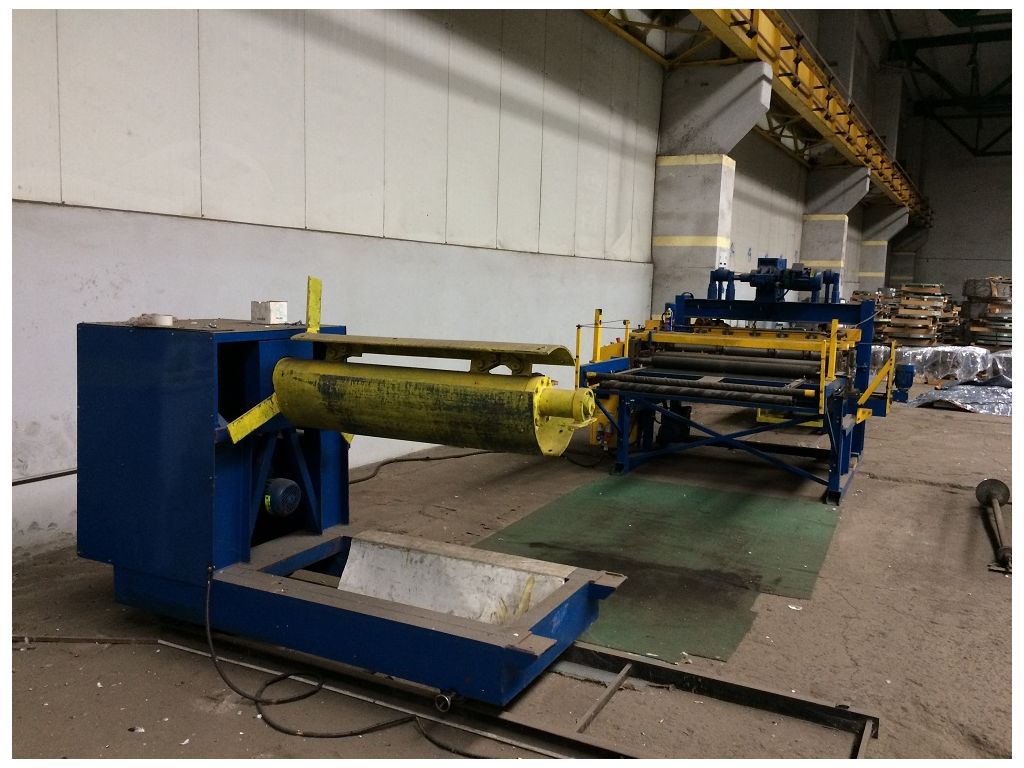

Derulatorul imobil cu sistem de prindere este o constructie din profile sudate intre ele, destinata desfasurarii tablei de pe role (cu latimea de 1250).
Date tehnice:
- Ridicare greutate pana la 7 tone
- Latimea pana la 1000 mm
- Lungimea de 2300 mm
Derulatorul este actionat de motorul fabricat de firma TAMEL:
- tip: Sg 90 L 4 Putere: 1,5kW, rotatii/min
- cutie de transmitere tip: 30NERMFD Bemar 60
- rulmenti roti: 6006, 6 buc.
- Roti zimtate: 1/3” 1)66Z 2) 16Z

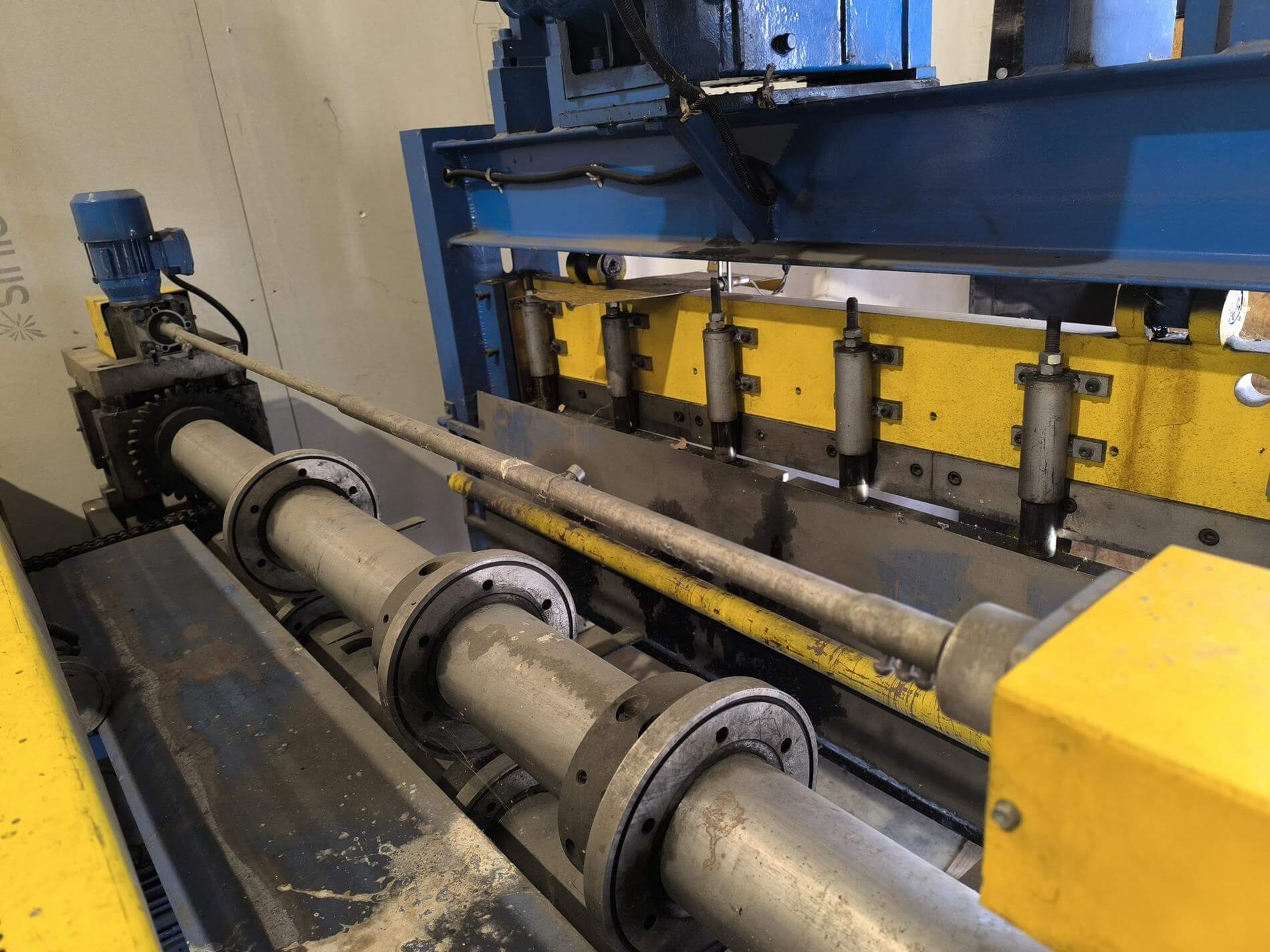

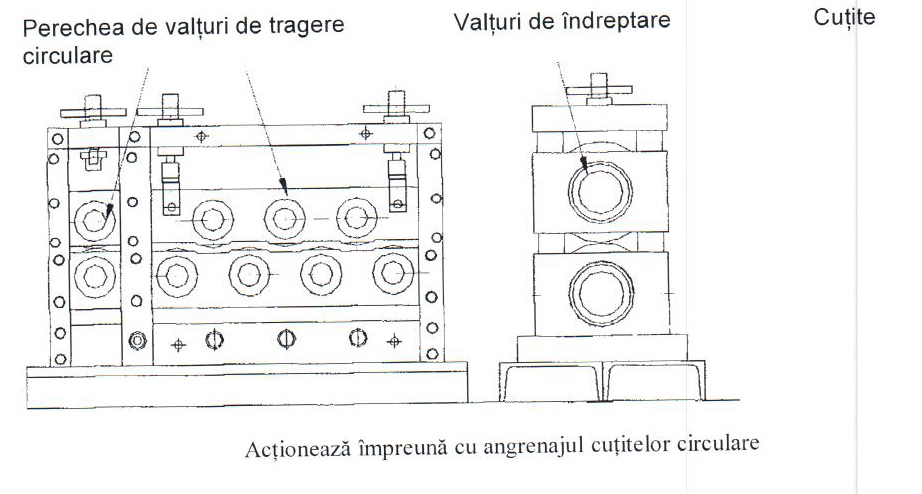

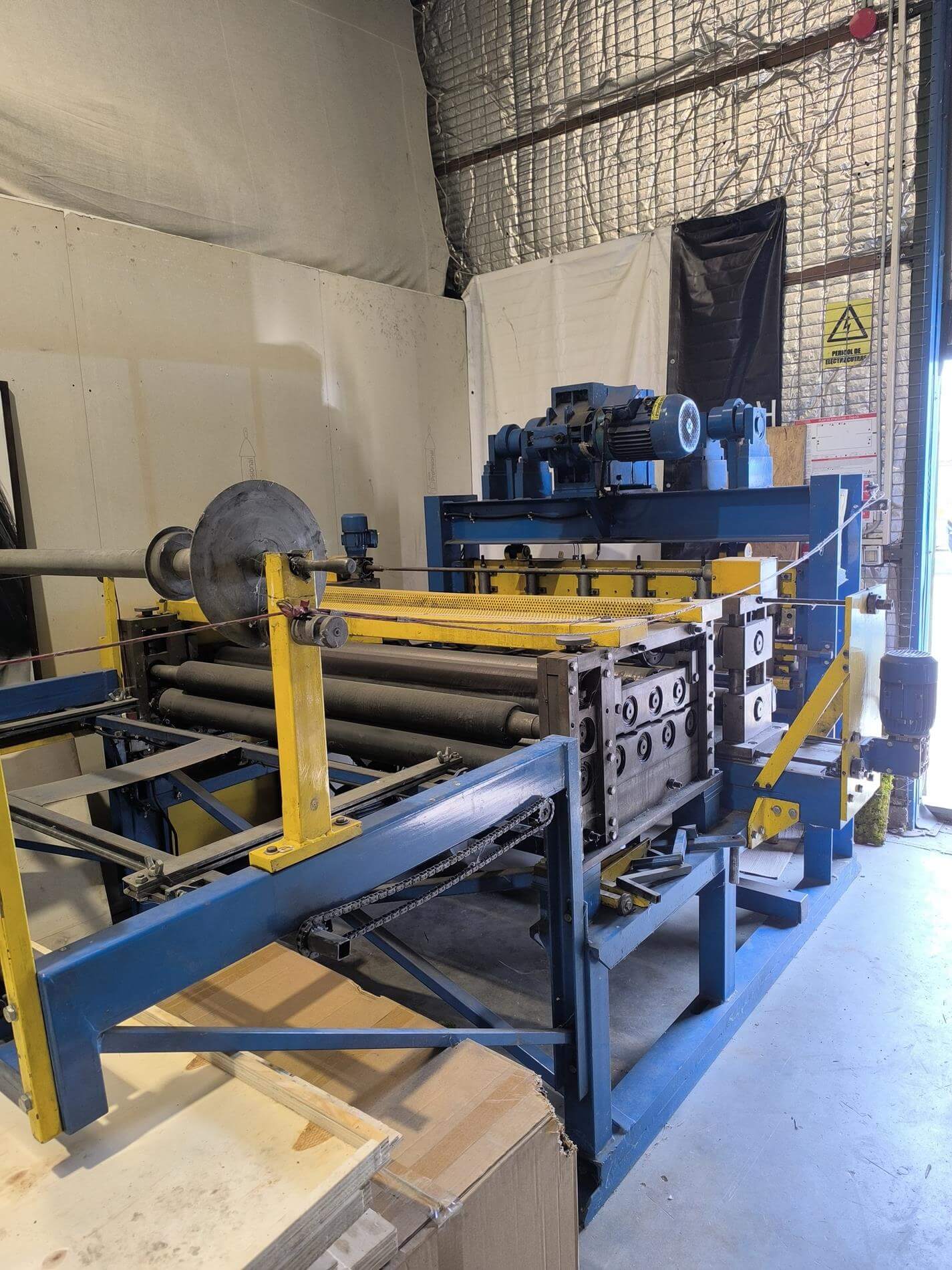

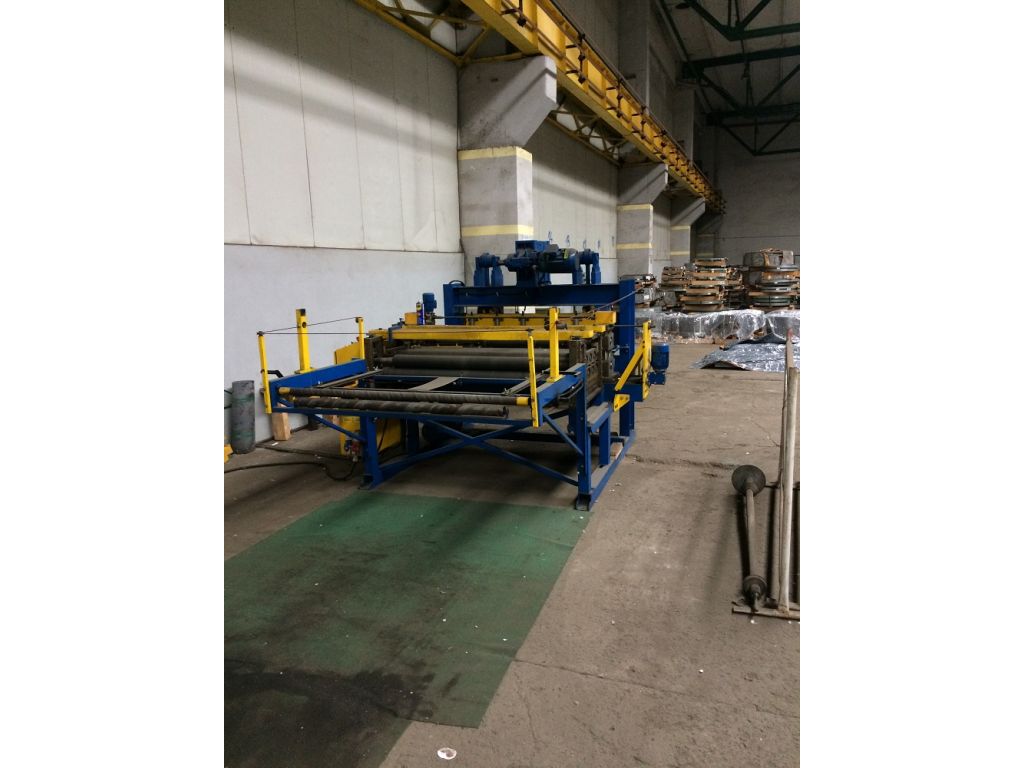

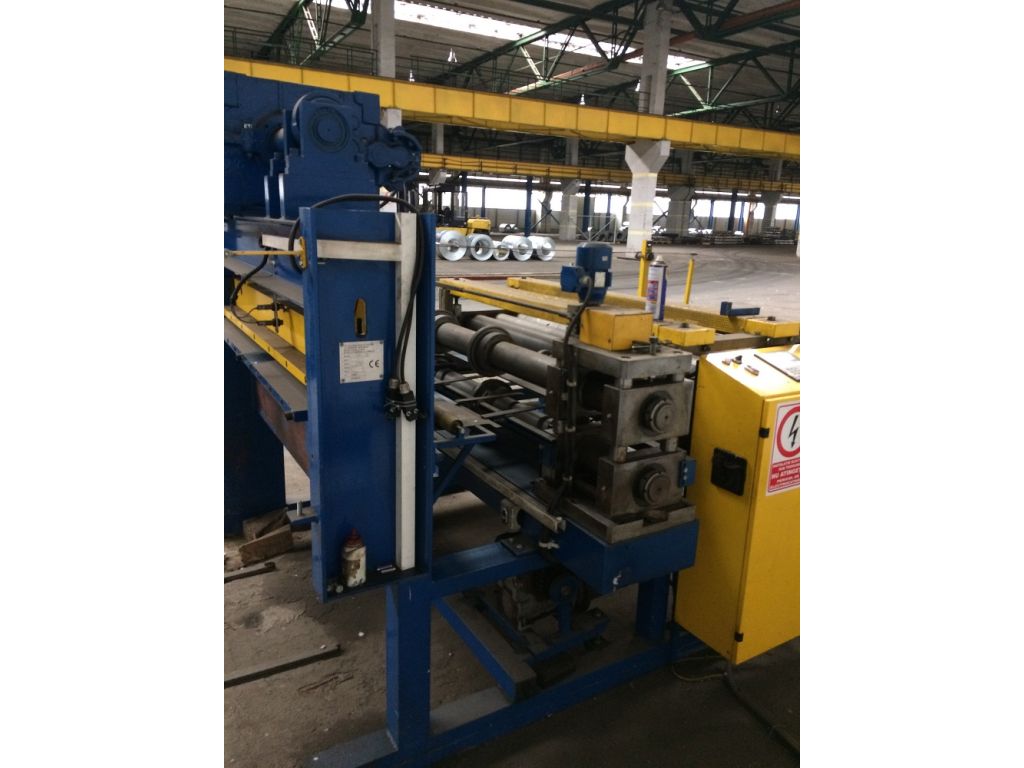

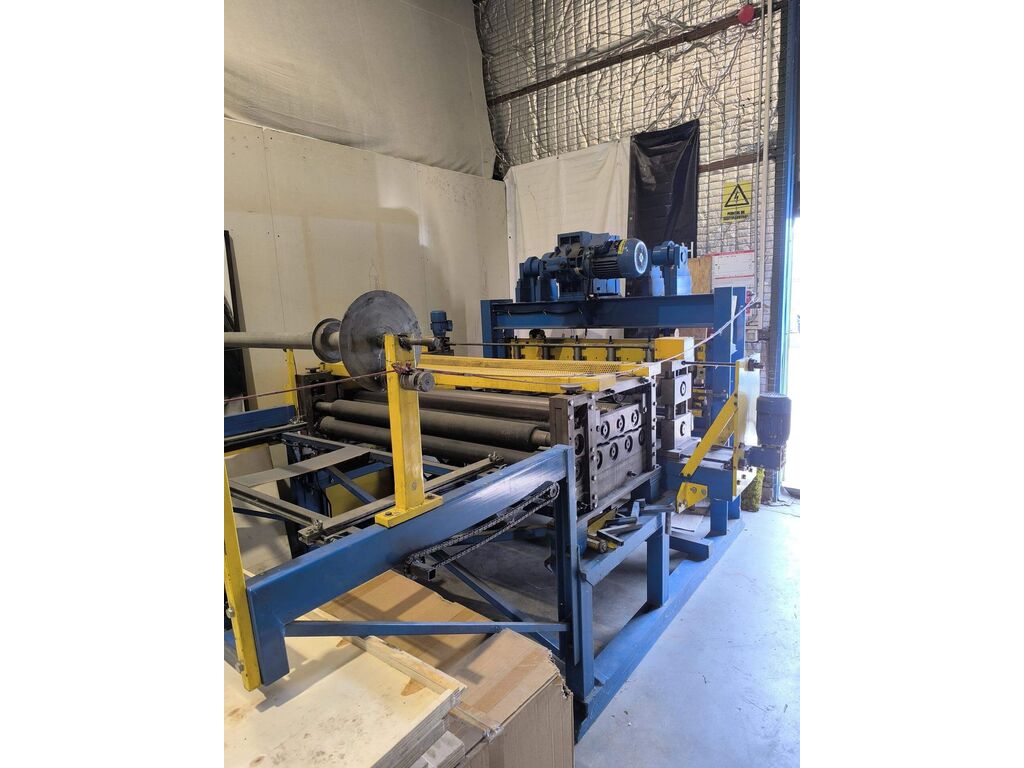

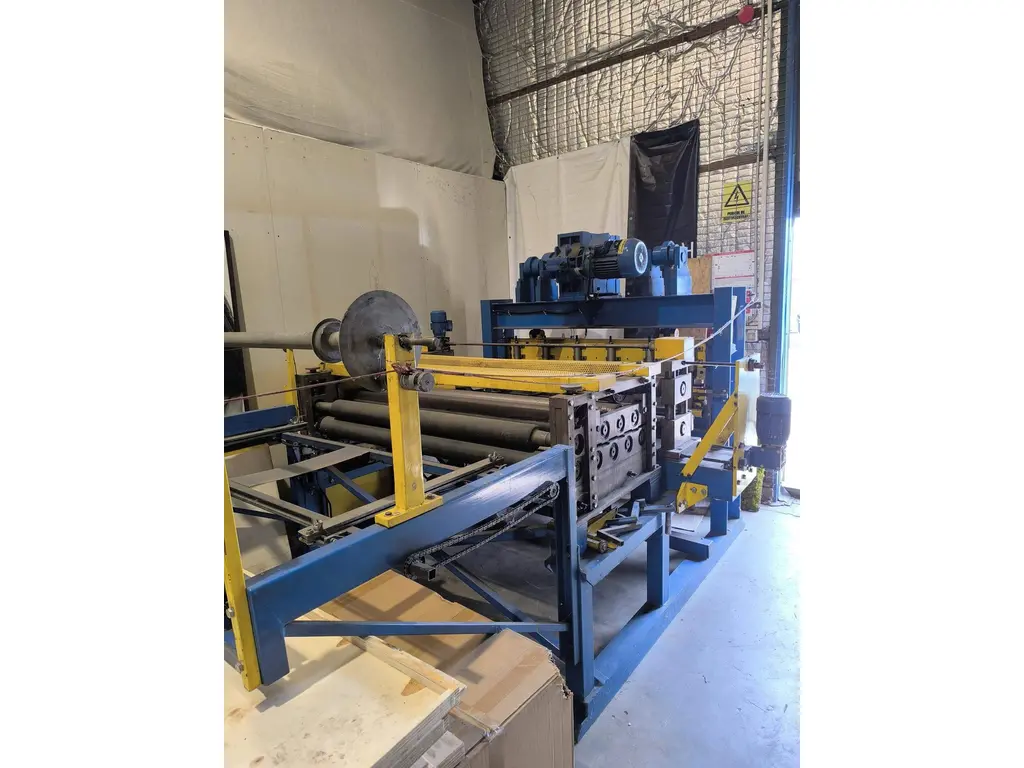

Unitatea de indreptare si cutitele circulare sunt alcatuite din:
- unitatea de indreptare care cuprinde o pereche de valturi de tragere (cauciucate) si un set de valturi de indreptare 6x7, precum si

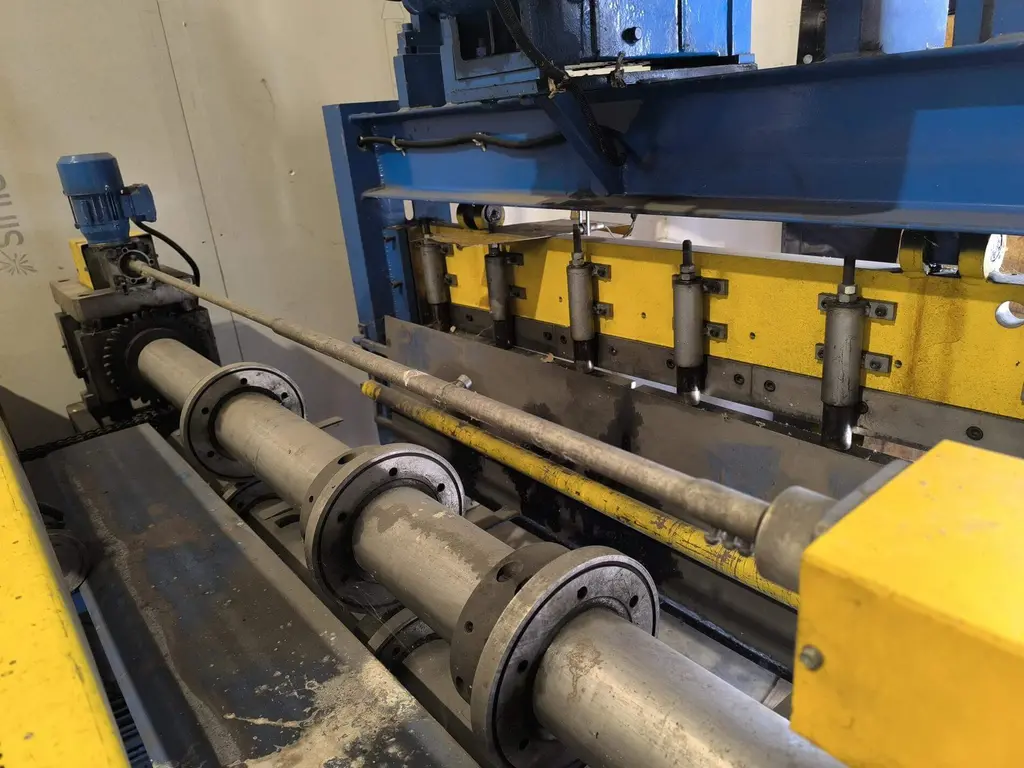

- discul alcatuit dintr-o pereche de valturi principale si un set de cutite circulare (seturi in cantitatea comandata)
Aceste subansambluri sunt imbinate prin cutia de transmitere pe lant sau motoreductor.

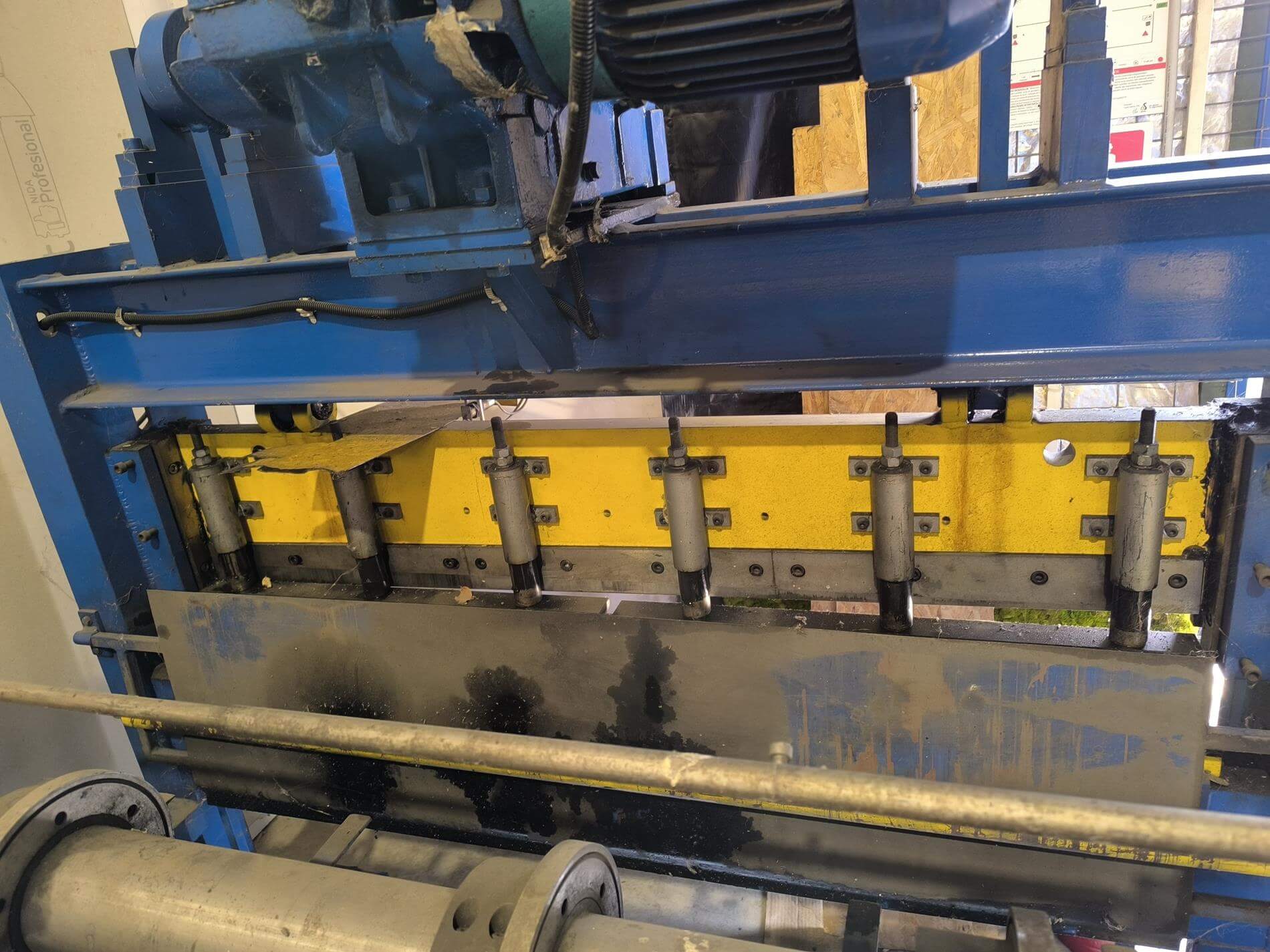

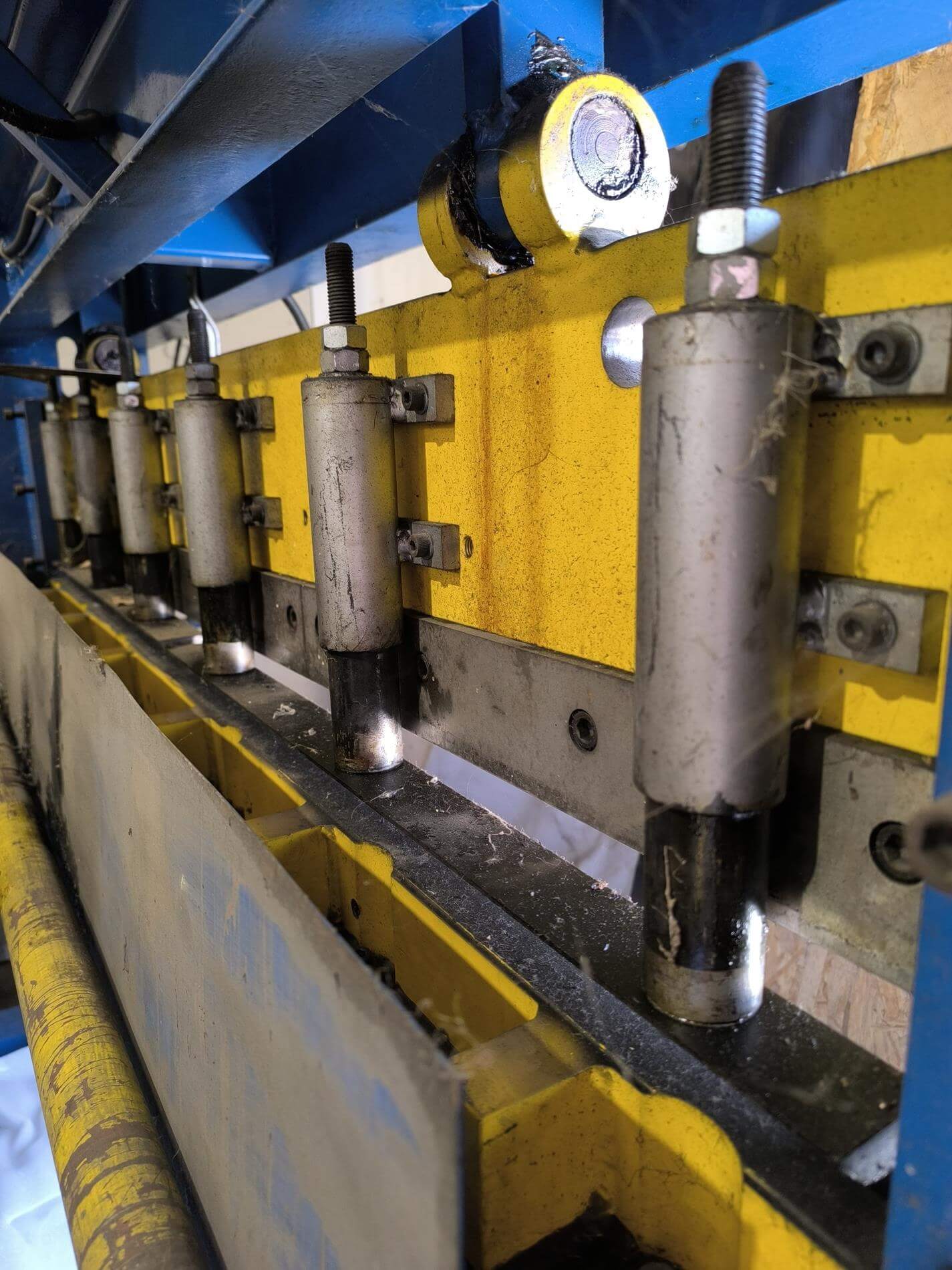

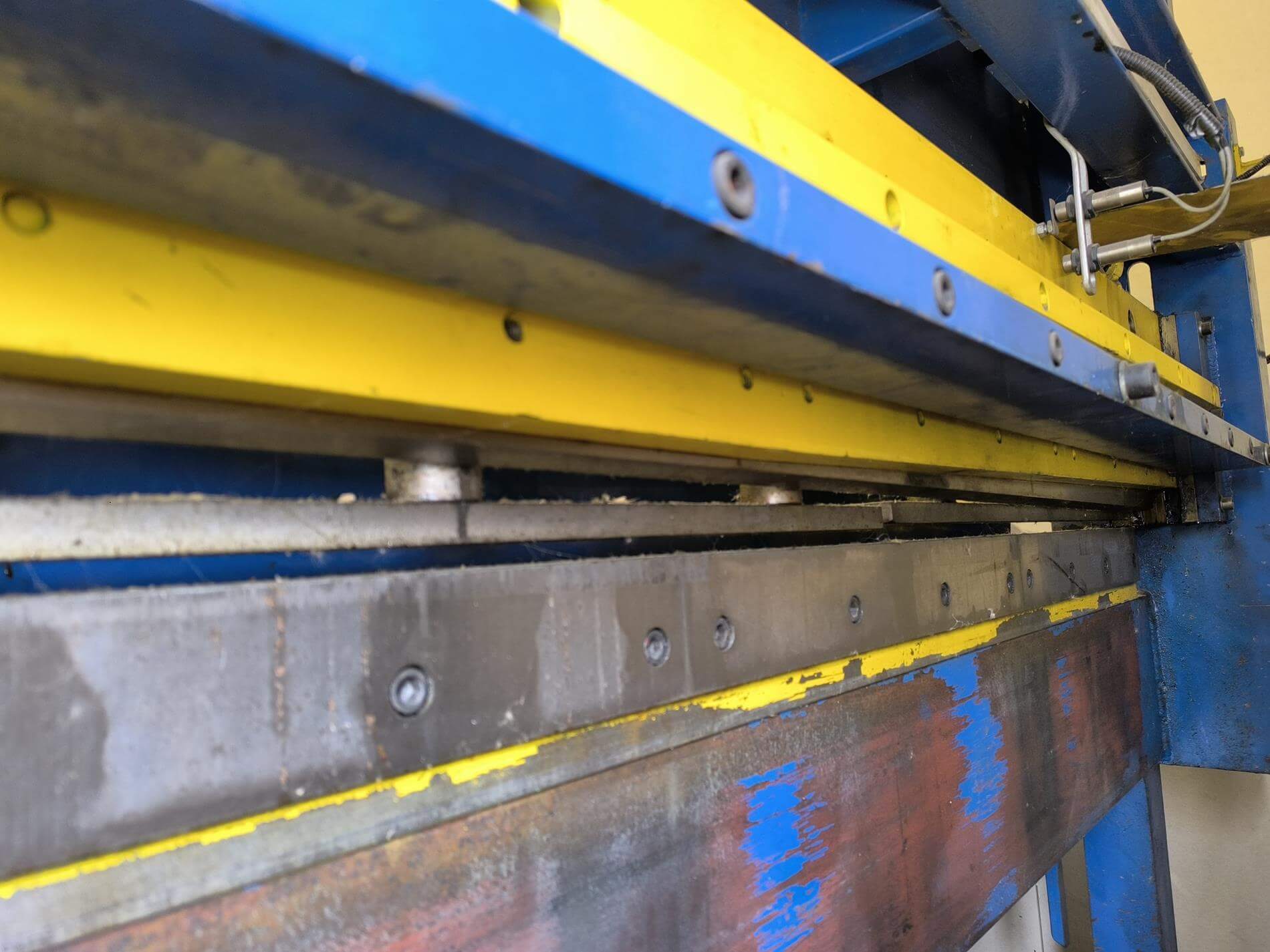

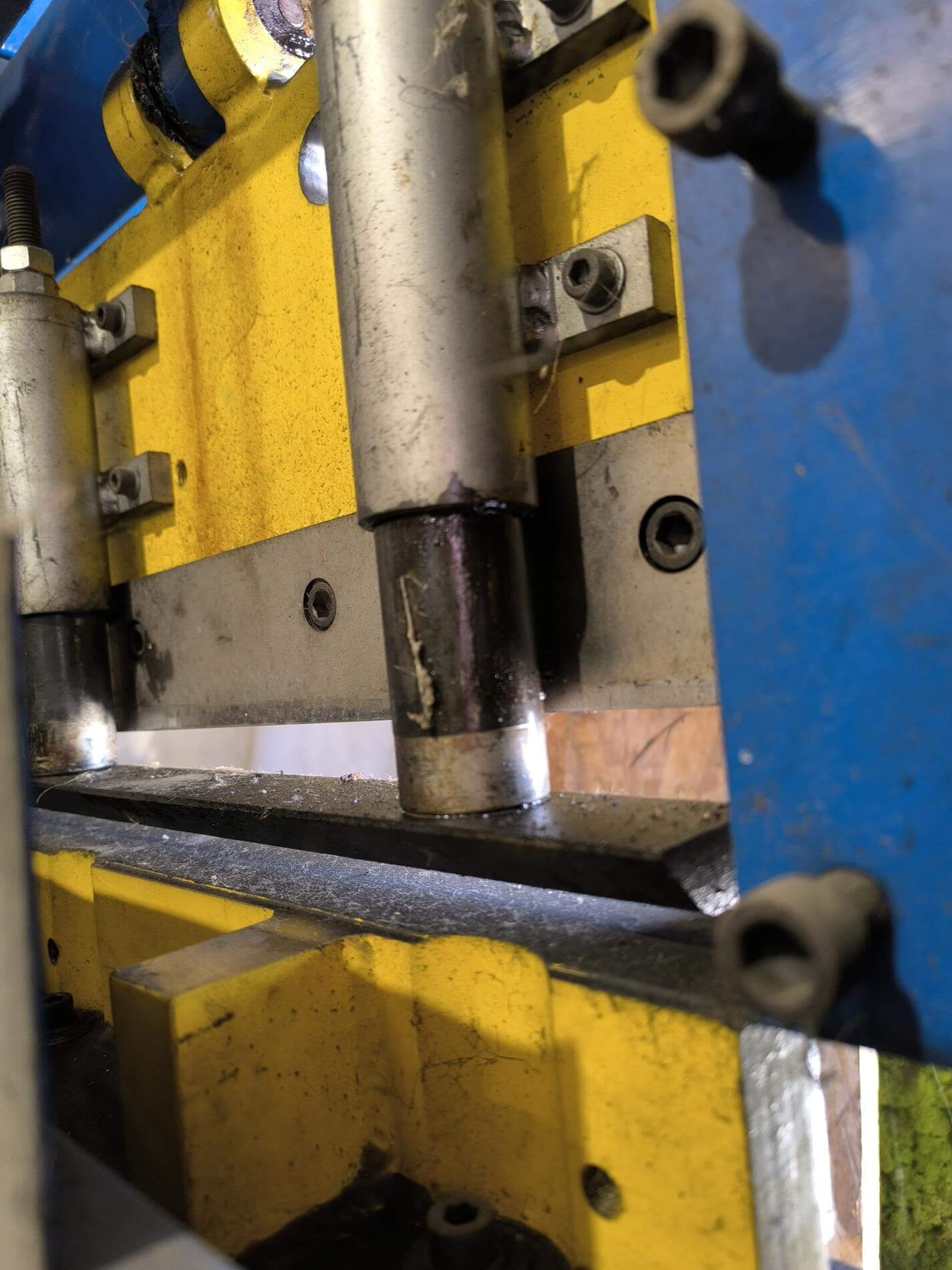

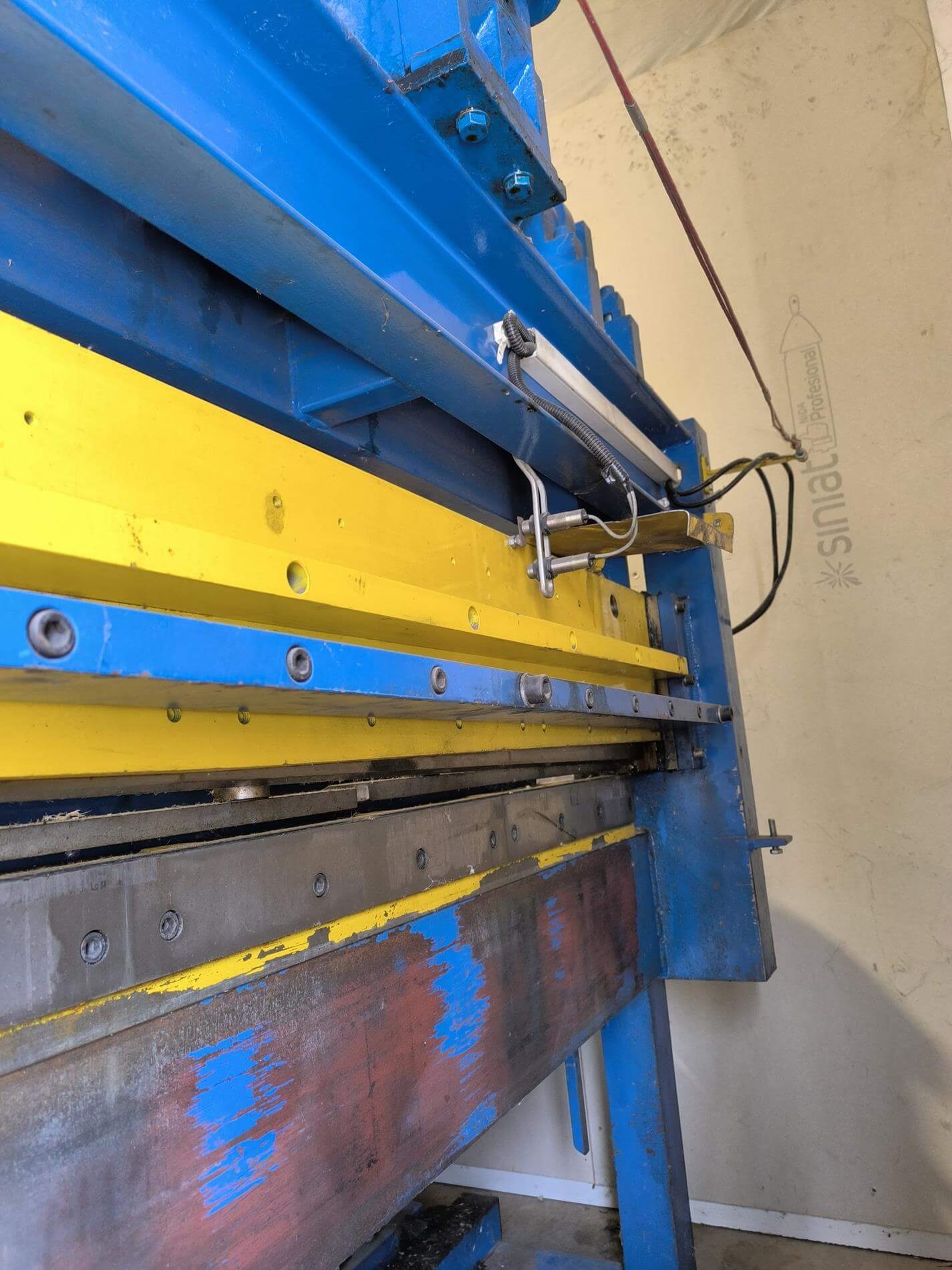

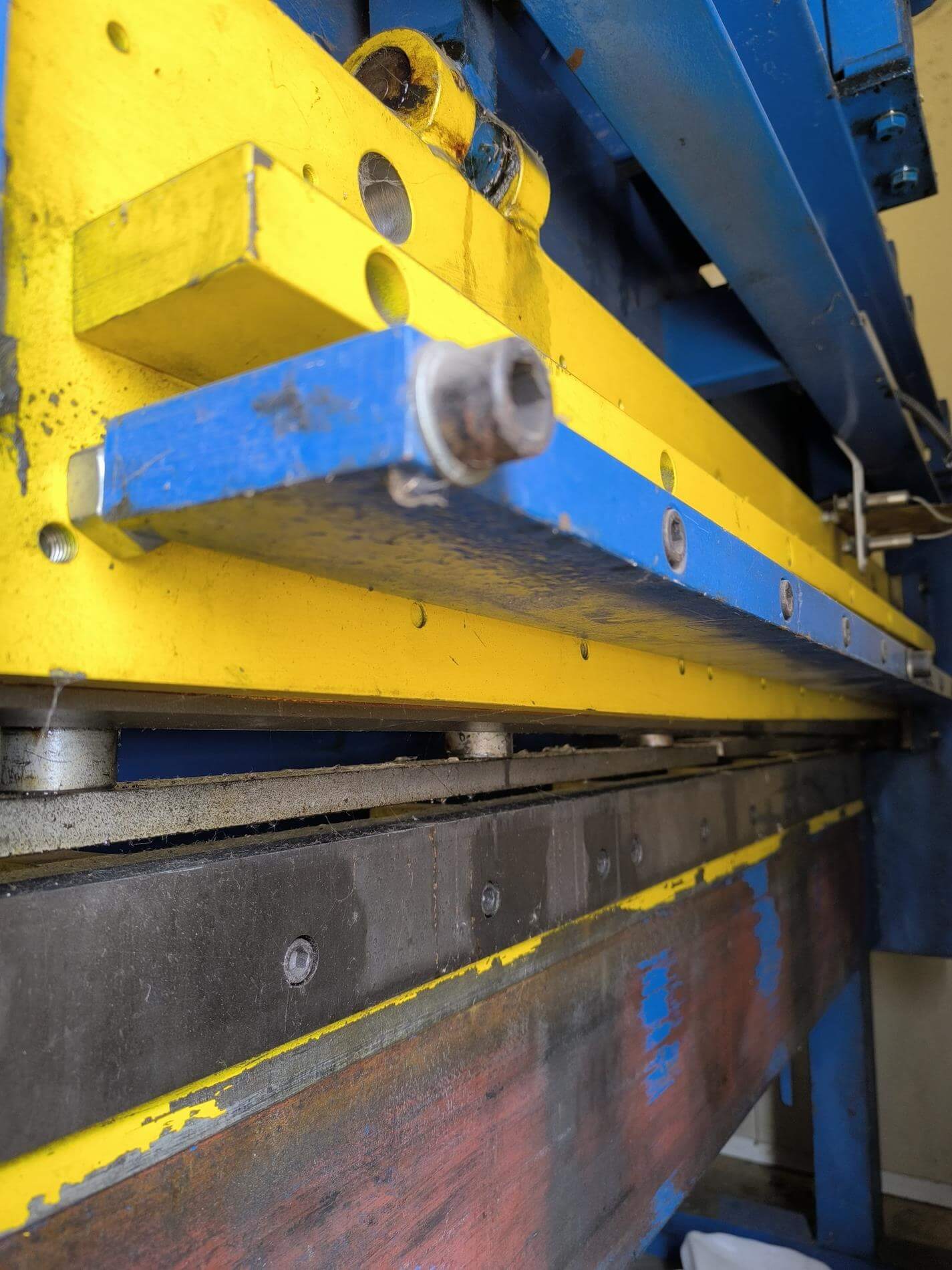

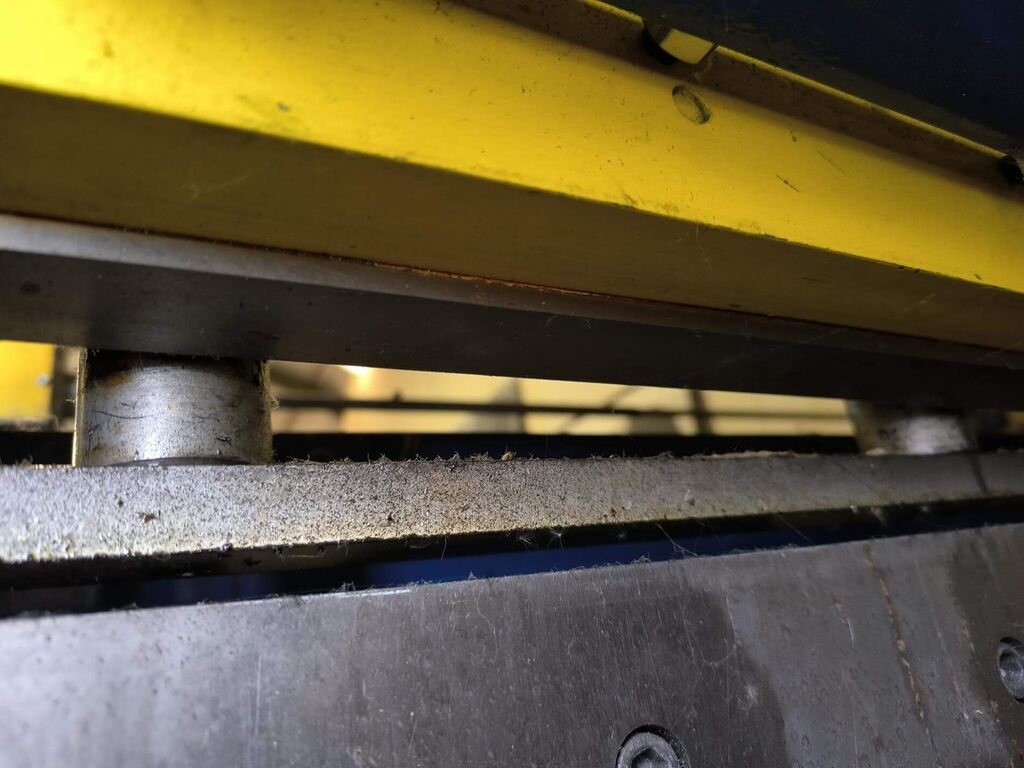

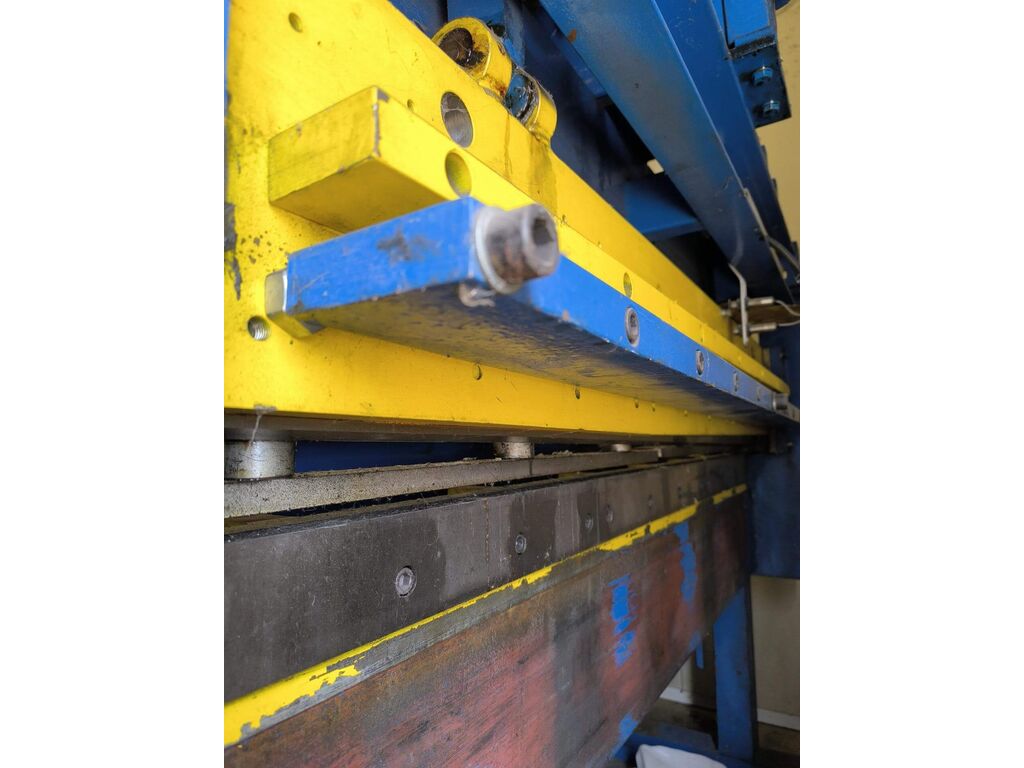

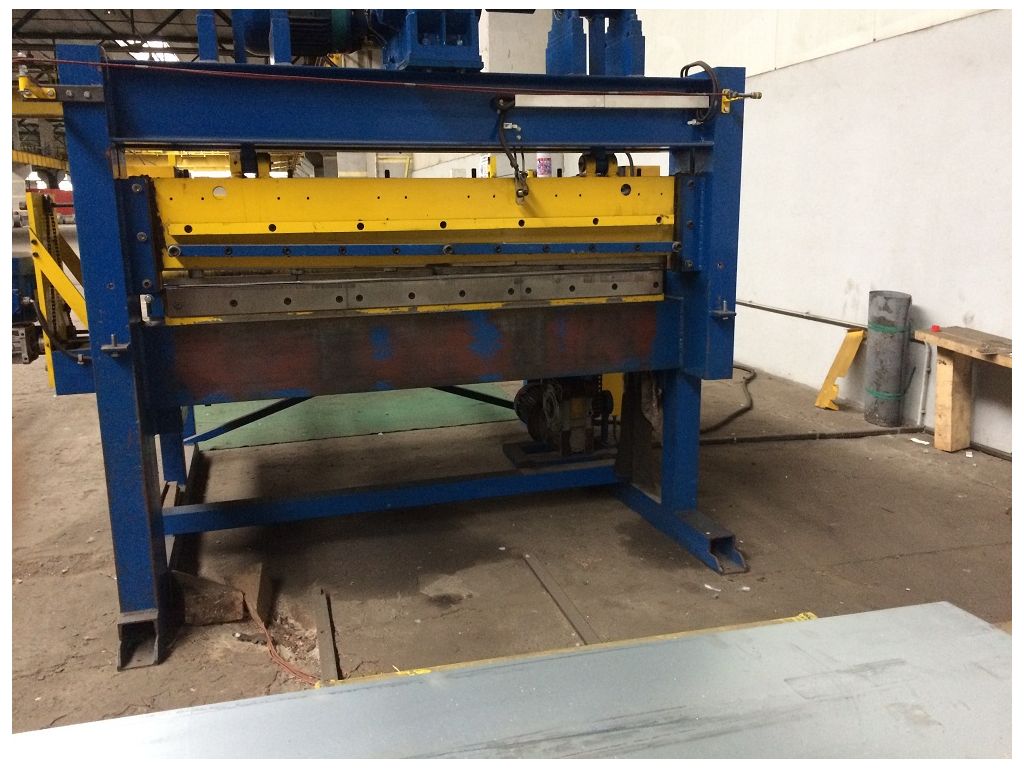

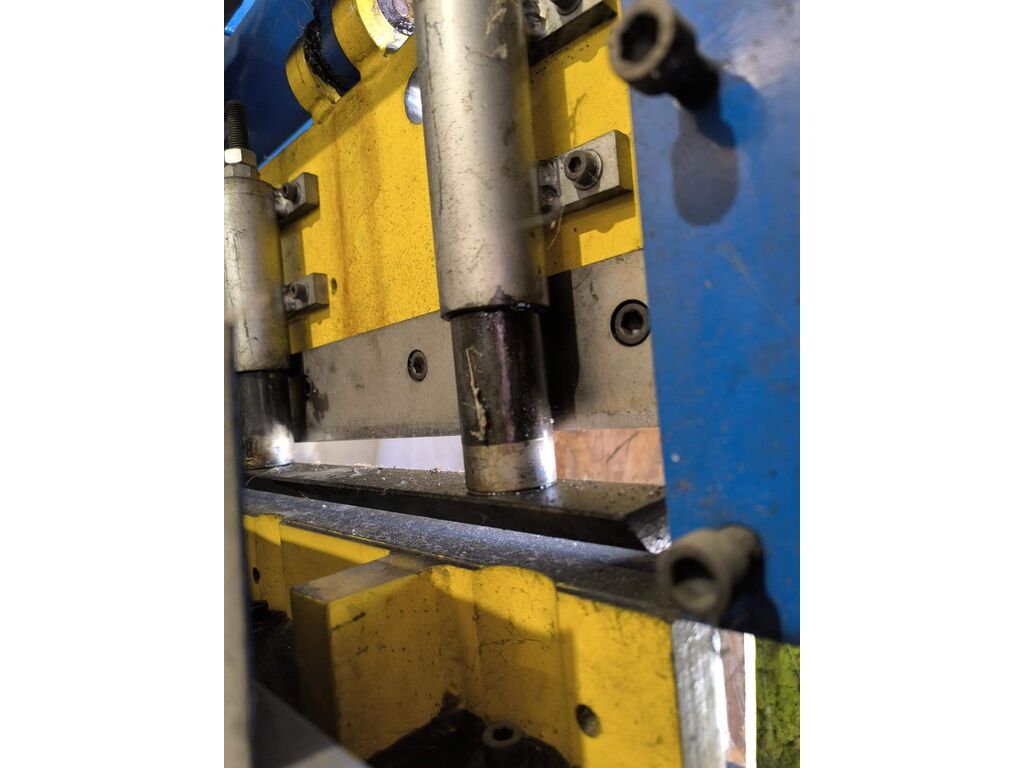

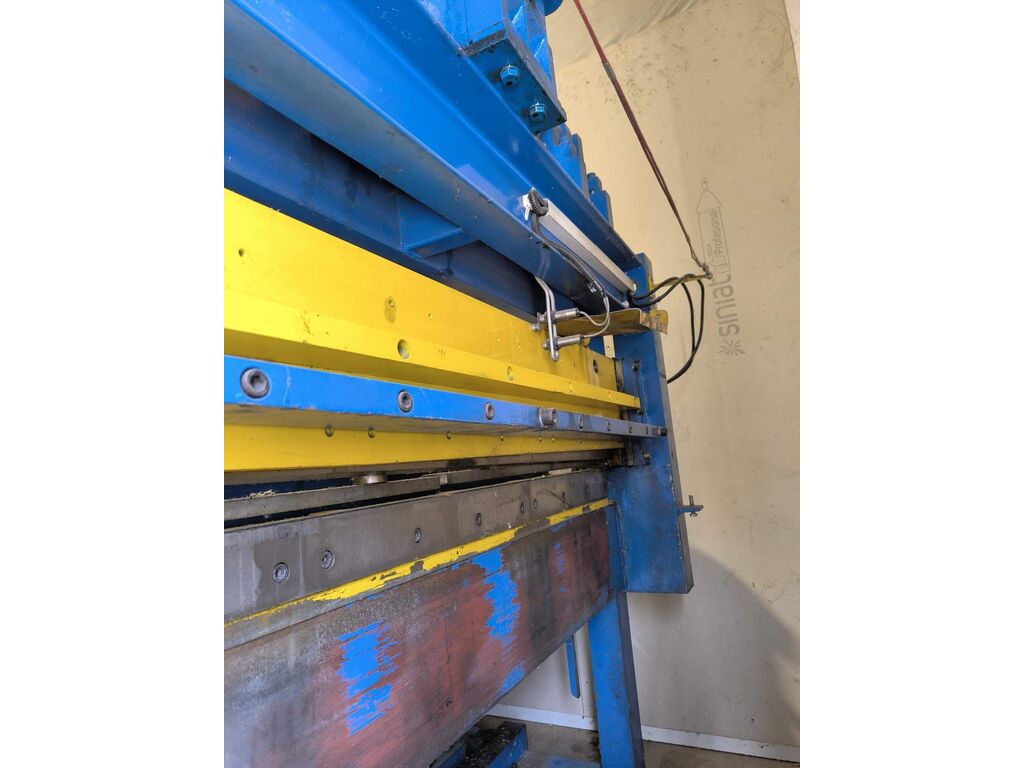

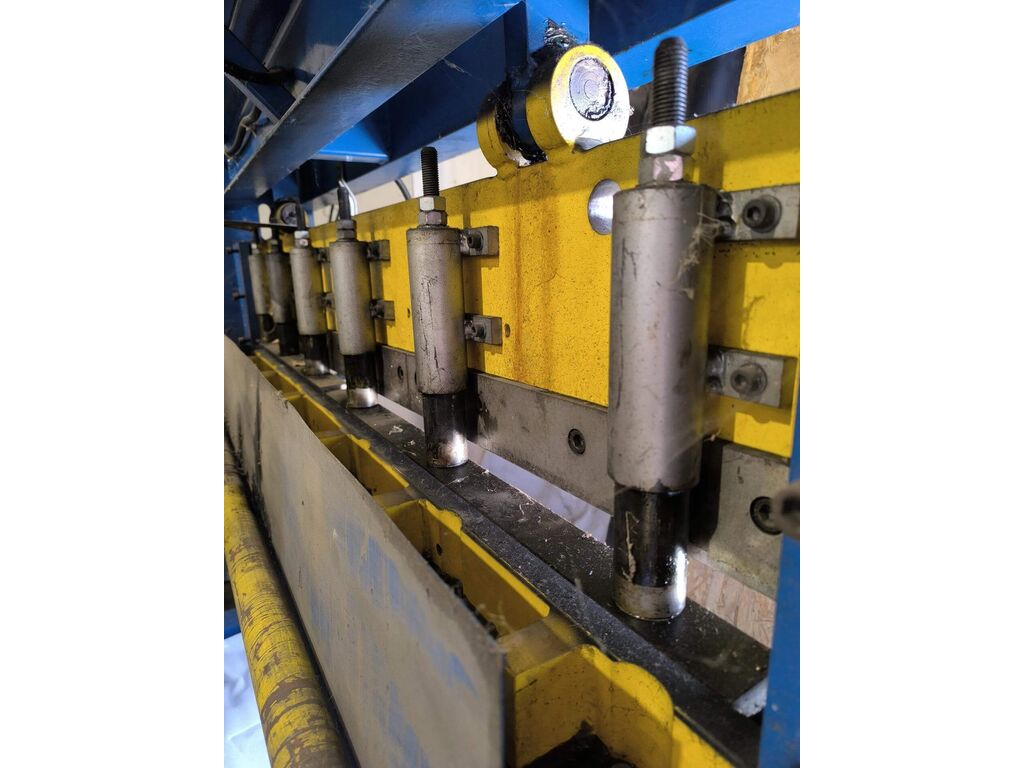

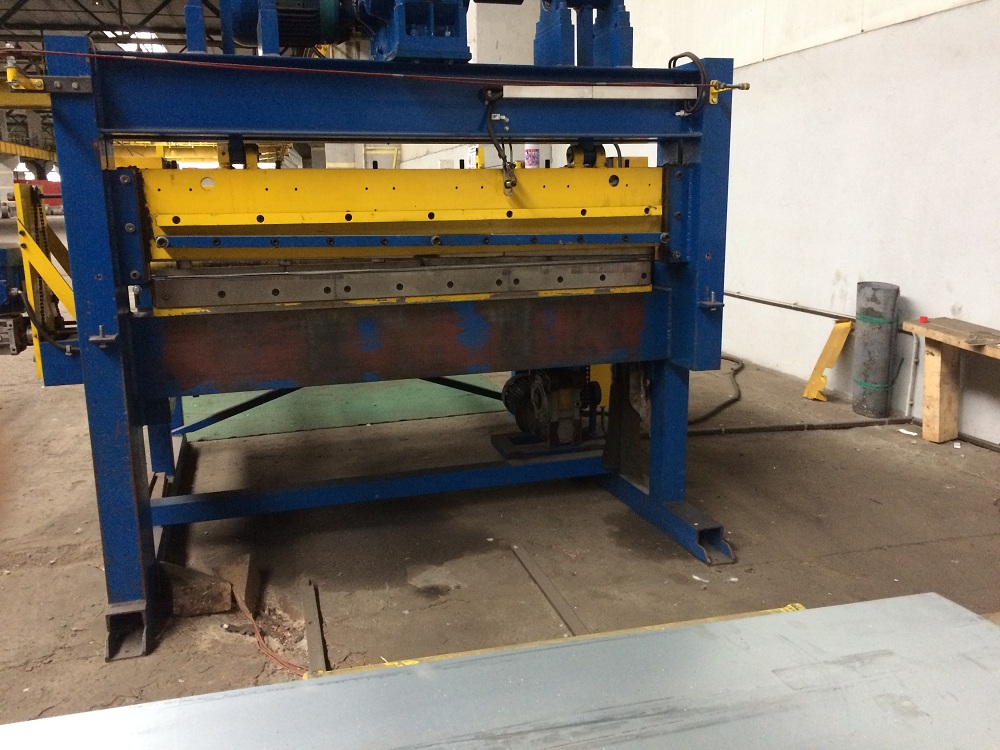

Ghilotina este actionata de un motor fabricat de firma TAMEL Sg 112 M4 cu puterea de 4,0 kW (imbunatatit) cu viteza nominala de 1435 min.
Angrenajul, tip: Bielsko Biala, flansa cu diametrul 0202.
Cu ajutorul sistemului de comanda se trimit comenzi catre toate functiile masinii, se verifica starea masinii, semnalizarea in caz de AVARIE, realizarea comunicarii operator-masina.
Comenzile se transmit de la panoul de comenzi Mitsubishi seria FX IN, actionare motor principal- invertor Mitsubishi FRE 540, panou de operare E300. in functie de cerinte, masina se poate utiliza in modul de lucru automat sau manual.
